三、項目施工圖設計

　　開工證辦理流程

　　1、現場測繪（前期已完成）、地勘、勘界、提資設計要求；

　　2、接入系統報告編制并上會評審；

　　3、出施工總圖藍圖；

　　4、各專業進行圖紙繪制（結構、土建、電氣等）；

　　5、出各產品技術規范書（做為設備采購招標依據）；

　　6、和各廠家簽訂技術協議；

　　7、現場技術交底、圖紙會審；

　　8、送出線路初設評審上會出電網意見；

　　四、項目實施建設

　　1、物資招標采購

　　2、發電區建設工作：

　　1）基礎澆筑

　　2）支架安裝、光伏組件安裝、匯流箱安裝；

　　3）逆變室、箱變基礎建設；

　　4）箱變、逆變器、直流柜、通訊柜設備安裝調試試驗

　　5）電氣連接及電纜敷設（組件之間、組件與匯流箱、匯流箱與直流柜、直流柜與逆變器、逆變器與箱變之間）、全場接地制作焊接、發電區道路建設；

　　3、生活區工作：

　　所有房建建設（SVG室、高壓室、中控室、綜合用房、水泵房及設備安裝、生活區道路圍欄、所有房建裝飾裝修、設備間電纜溝開挖砌筑接地）等；

　　所有設備安裝、調試、試驗、保護調試、電器連接（SVG、高壓開關柜、接地變、所用變、降壓變、配電屏、綜自保護、監控安裝、消防設備安裝、安全監控?cái)z像頭）等。

　　4、外圍線路建設，對側站設備安裝及對側站對點對調、省調和地調的調度調試等；

　　5、所有設備的電纜敷設連接并做實驗，電纜敷設過程中需要注意的事項如下：

　　5.1：電纜敷設按照型號相同進行，沒敷設一條，在電纜兩端掛其相對應的電纜牌。

　　5.2：電纜預留長度滿足接線要求即可，過長過短都是不適宜的。

　　5.3：電纜應從電纜盤上導出不應使電纜在支架上或與地面摩擦拖拉，防止各種刮傷電纜的可能性。

　　5.4：電纜在電纜井和電纜溝上固定，要統一綁扎材料，確保美觀。

　　6、電力建設工程質量監督站驗收（消缺并閉環）；

　　7、省電力建設調試所安評、技術監督驗收（消缺并閉環）；

　　8、當?shù)叵来箨?duì)驗收并出具報告；

　　9、電網公司驗收（消缺并閉環）；

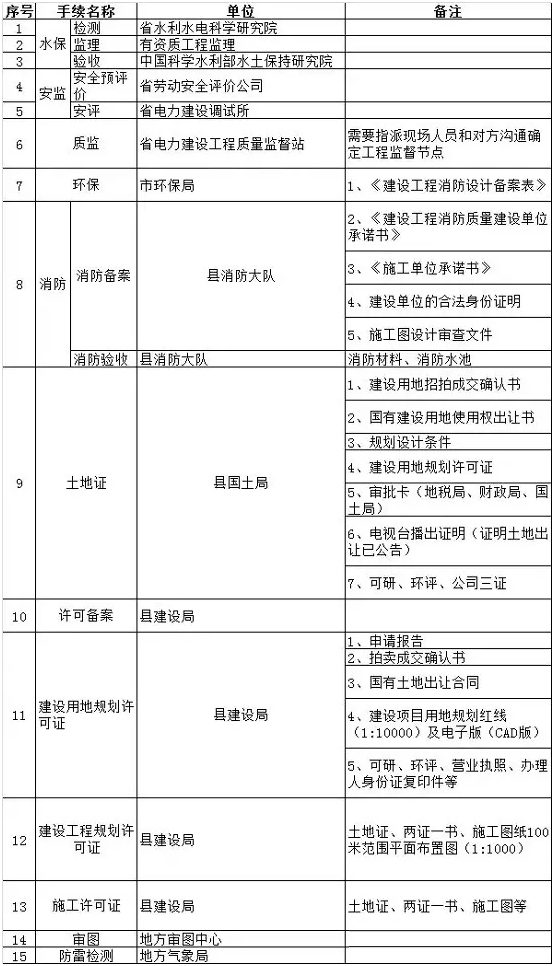

　　10、電站調試方案（電力公司審核）；施工過程中，需辦理下列手續：
